            產品簡介:

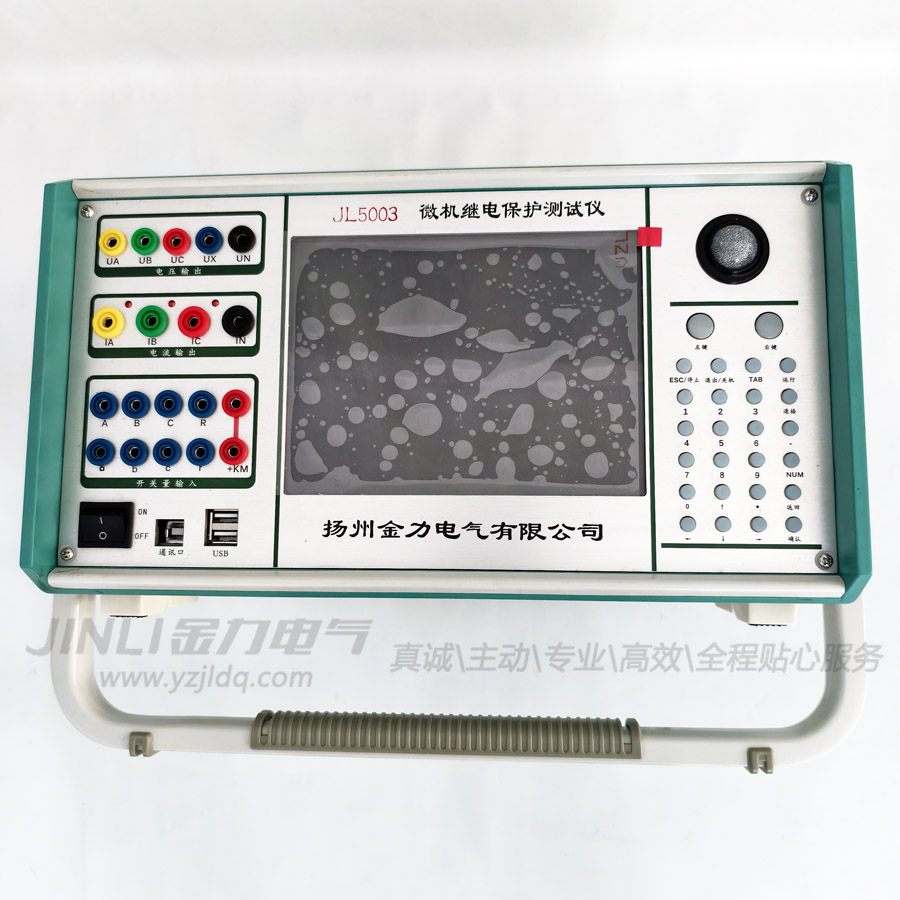

◆ 電壓電流輸出靈活組合JL5003微機繼電保護測試儀(三相工控機)輸出達4相電壓3相電流,可任意組合實現常規4相電壓3相電流型輸出模式,既可兼容傳統的各種試驗方式,也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
◆ 操作方式  裝置直接外接筆記本電腦或臺式機進行操作,方便快捷,性能穩定。
◆ 新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放,而非開關型功放,性能好。不會對試驗現場產生高、中頻干擾,而且保證了從大電流到微小電流全程都波形平滑精度優良。
◆ 高性能主機輸出部分采用DSP控制,運算速度快,實時數字信號處理能力強,傳輸頻帶寬,控制高分辨率D/A轉換。輸出波形精度高,失真小線性好。采用了大量先進技術和精密元器件材料,并進行了專業化的結構設計,因而裝置體積小、重量輕、功能全、攜帶方便,開機即可工作,流動試驗非常方便。
◆ 軟件功能強大可完成各種自動化程度高的大型復雜校驗工作,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。6相電流可方便進行三相差動保護測試。
◆ 具有獨立直流電源輸出 設有一路110V 及 220V直流電源輸出。
◆ 接口完整  裝置帶有USB通訊口,可與計算機及其它外部設備通信。
◆ 完善的自我保護功能 JL5003微機繼電保護測試儀(三相工控機)散熱結構設計合理,硬件保護措施可靠完善,具有電源軟啟動功能,軟件對故障進行自診斷以及輸出閉鎖等功能。
產品參數:
◆ 交流電流輸出
輸出精度   0.2級
相電流輸出(有效值)     0~40A
三并電流輸出(有效值)   0~120A
相電流長時間允許工作值(有效值) 10A
相電流輸出功率           420VA
三并電流輸出時輸出功率   900VA
三并電流輸出時允許工作時間   10s
頻率范圍(基波)   20~1000Hz
諧波次數           1~20 次
◆ 直流電流輸出
輸出精度   0.2級
電流輸出   0~±10A / 每相,0~±30A / 三并
輸出負載電壓   20V
◆ 交流電壓輸出
輸出精度   0.2級
相電壓輸出(有效值)    0~120V
線電壓輸出(有效值)    0~240V
相電壓/線電壓輸出功率    80VA / 100VA
頻率范圍(基波) 20~1000Hz
諧波次數         1~20次
◆ 直流電壓輸出
輸出精度   0.2級
相電壓輸出幅值   0~±160V
線電壓輸出幅值   0~±320V
相電壓/線電壓輸出功率   70VA / 140VA
◆ 開關量及時間測量
| JL5003 | JL5003微機繼電保護測試儀(三相工控機)備注 | |
| 開關量輸入 | 8路 | 空接點: 1~20mA,24V 電位接點接入:“0”:0~ +6V; “1”:+11 V~ +250V |
| 開關量輸出 | 4對 | DC:220V/0.2A;AC:220V/0.5A |
| 時間測量 | 測量范圍0.1ms ~ 9999s 測量精度0.1mS | |
◆ 體積重量
| JL5003微機繼電保護測試儀(三相工控機) | |
| 外形尺寸 | 410×360×200mm3 |
| 單機重量 | 20kg |
| 供電電源 | AC 220V±10%,50/60Hz |
| 環境溫度 | -10℃ ~ +50℃ |
